Válvula de compuerta ranurada versus válvula de compuerta bridada: ¿cuál realmente reduce el costo de instalación?

La mayoría de los equipos de adquisiciones comparan unidades de válvulas una al lado de la otra en una hoja de cotización y se detienen allí. Ésa es la comparación equivocada. Dos válvulas de compuerta con asiento idéntico DN, PN y EPDM pueden tener el mismo precio franco fábrica y una diferencia de $60 por unidad en el costo de instalación. Este artículo desglosa lo que realmente cambia en el sitio y cómo calcular el costo de instalación en lugar del precio unitario.

1. ¿Qué cambia realmente en el sitio cuando se cambia de bridado a ranurado?

El interior de una válvula de compuerta industrial sigue siendo el mismo; la articulación cambia por completo y es allí donde se concentra entre el 60% y el 70% de la mano de obra del campo. Una conexión embridada es un conjunto de dos partes, de múltiples pernos y sensible a la alineación. Una conexión ranurada es un acoplamiento único con una junta de elastómero y dos pernos, apretados con una llave de tubo.

1.1 Número de piezas por junta

Una válvula de compuerta con brida DN100 PN16 necesita dos juntas, 16 pernos (8 por brida), 16 tuercas y 32 arandelas, además de una secuencia de torsión que debe aplicarse en forma cruzada. El equivalente ranurado necesita una carcasa de acoplamiento, una junta y dos pernos. En una sala de planta de 120 válvulas, eso equivale aproximadamente a 3.800 pernos y tuercas versus 240, una diferencia que se manifiesta en la recepción, el equipamiento, el almacenamiento en el sitio y las demoras por piezas perdidas mucho antes de que alguien gire una llave.

1.2 Tiempo de instalación y tamaño del equipo

Los datos de campo del trabajo de tuberías comerciales son consistentes en todas las fuentes: un instalador completa una junta ranurada en una tubería de 4 pulgadas en 2,5 a 12 minutos, mientras que una junta bridada tarda entre 35 y 50 minutos y generalmente dos instaladores porque los orificios de los pernos deben estar alineados a lo largo de dos caras rígidas. En tamaños más grandes, el espacio se amplía porque la alineación de las bridas en DN200+ a menudo necesita soportes temporales y palancas.

1.3 Espacio, alineación y vibración

Las válvulas ranuradas son más cortas entre caras que las equivalentes con bridas y el acoplamiento tolera de 1 a 2° de deflexión angular y unos pocos milímetros de espacio entre los extremos de la tubería. En el trabajo de modernización (reemplazar válvulas en un tubo ascendente existente donde la tubería no se puede volver a cortar a una dimensión precisa) esa tolerancia es la diferencia entre un trabajo de dos horas y un trabajo de fabricación de dos días. Los acoplamientos flexibles también absorben la vibración de la bomba y el movimiento térmico, lo que reduce el deslizamiento de la junta y las devoluciones de torsión.

1.4 Dónde toman el relevo los topes ranurados y los embridados

Ranurado no es universal. Los acoplamientos ranurados estándar tienen una clasificación de alrededor de 300 psi (PN20) y son prácticos hasta DN300; por encima de eso, el peso de la carcasa y el rodamiento de las ranuras se vuelven incómodos. Los extremos bridados o soldados siguen siendo la opción correcta para vapor por encima de 120 °C, PN25 y superiores, líneas enterradas sin envoltura protectora y cualquier especificación que exija una dimensión específica entre caras según BS 5163 o DIN 3352.

✅ En pocas palabras: Los extremos ranurados ganan en líneas de agua y contra incendios de DN50 a DN300 porque la junta, no la válvula, impulsa el costo de campo.

2. ¿Cómo se calcula el costo instalado por válvula en lugar del precio unitario?

Utilice cinco líneas, no una: precio de la válvula, hardware de unión, horas de mano de obra de campo, el costo del tiempo de inactividad y el retrabajo que espera absorber. Una vez que agrega las horas de mano de obra y el tiempo de inactividad a la comparación, la válvula más barata en la cotización suele ser la más cara del proyecto.

2.1 La fórmula

Costo instalado por válvula = precio franco fábrica de la válvula + accesorios de unión (juntas, pernos o acoplamientos) + (horas-hombre × tarifa cargada) + tiempo de inactividad asignado + retrabajo esperado.

El precio de la válvula es la variable más pequeña. En una unidad de sello blando DN100 PN16, el precio franco fábrica está en la banda de $38 a $48, ya sea que los extremos tengan bridas o ranurados. Esa banda compra una **válvula de compuerta de alta calidad** de una fábrica con un banco de pruebas real; no compra una con un cuerpo de hierro gris y un revestimiento de 80 μm. Los accesorios de unión cuestan aproximadamente 5 dólares por un juego de bridas y entre 6 y 9 dólares por un acoplamiento. El trabajo de campo es donde ambos divergen en un orden de magnitud.

2.2 Un ejemplo de 120 válvulas

Tomemos como ejemplo la sala de máquinas de un hospital con 120 válvulas de compuerta DN100 en cabezales de agua enfriada y de agua sanitaria, todas accesibles desde un pasillo de servicio.

El paquete ranurado gasta $240 más en hardware y ahorra aproximadamente $6,100 en mano de obra de campo, antes de que se cuente el subsidio de retrabajo. Ese es todo el argumento, y es la razón por la que los contratistas de protección contra incendios pasaron a utilizar sistemas ranurados hace décadas: la NFPA 13 acepta juntas ranuradas y no se necesita un permiso de trabajo en caliente en edificios ocupados.

2.3 Cinco líneas que pertenecen a la orden de compra

Las brechas en las especificaciones causan la mayoría de las disputas entre ranuras y bridas después de la entrega. Ponga esto en la solicitud de presupuesto:

• Estándar de conexión final: dimensiones de ranura según AWWA C606 o GB 5135.11, no "tipo ranurado".

• Clasificación del acoplamiento: indique la presión de trabajo y si se requiere una carcasa rígida o flexible.

• Estándar de válvula: BS 5163, DIN 3352 F4/F5, GB/T 12232 o AWWA C509, y la dimensión entre caras que se deriva de ello.

• Revestimiento: epoxi adherido por fusión de 200 a 250 μm por dentro y por fuera, con el revestimiento interno inspeccionado, no solo el exterior.

• Registros de pruebas: prueba de carcasa a 1,5 × PN y prueba de asiento bidireccional a 1,1 × PN, por unidad, no por lote.

Una válvula de compuerta duradera no se define únicamente por el espesor de la pared. Se define por un cuerpo de hierro dúctil (GGG50/QT450-10, no hierro gris), una cuña de EPDM vulcanizada adecuadamente, un vástago de 2Cr13 o SS420 con una tuerca de latón y un revestimiento que sobrevive 500 horas de niebla salina. Esas elecciones importan más en el quinto año que en la primera semana.

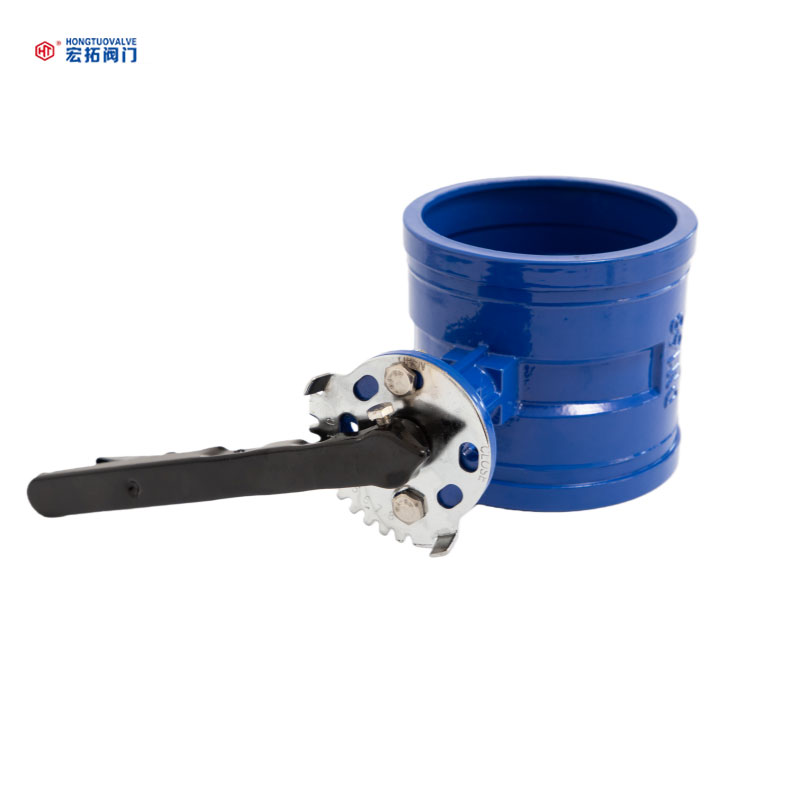

Hongtuo administra internamente toda la familia ranurada: válvulas de compuerta ranuradas RVGX de vástago no ascendente, válvulas de vástago ascendente RRGX y válvulas de compuerta ranuradas de vástago visible RVGK, además de la gama de mariposa ranurada D81X y D381X, por lo que la interfaz del acoplamiento y el cuerpo de la válvula se combinan en fábrica en lugar de adivinarse en el sitio. Para proyectos que combinan nuevas secciones ranuradas con tuberías bridadas heredadas, Hebei Hongtuo Valve Manufacturing Co., Ltd. suministra ambas configuraciones de extremos del mismo lote de fundición, lo que mantiene los datos de las pruebas de presión y los certificados de materiales consistentes en todo el paquete.

✅ En pocas palabras: compare el costo de instalación, no el precio unitario: en DN100, la junta, no la válvula, vale alrededor de $61 por unidad.

Preguntas frecuentes

P: ¿Se puede instalar una válvula de compuerta ranurada en servicio enterrado? R: Sólo con protección externa. Las carcasas ranuradas estándar y las juntas de EPDM no están clasificadas para enterramiento directo; utilice un conjunto recubierto y envuelto, o especifique una válvula bridada en una caja de válvulas. Para líneas municipales enterradas, los extremos de juntas mecánicas o con bridas siguen siendo los predeterminados.

P: ¿El ranurado debilita la tubería? R: El ranurado por laminación elimina una cantidad controlada de espesor de pared (normalmente entre un 3% y un 5%) y la carcasa del acoplamiento une la ranura y restaura la sección. El ranurado por laminación está aceptado según AWWA C606 y es una práctica estándar en protección contra incendios. El ranurado por corte elimina más pared y debe evitarse en tuberías de pared delgada.

P: ¿Qué rango de presión y tamaño cubren realmente las válvulas de compuerta ranuradas? R: Una válvula de compuerta ranurada de sello blando estándar funciona con DN50–DN300 en PN10/PN16 con acoplamientos clasificados para aproximadamente 300 psi. Por encima de PN25, DN300 o aproximadamente 120 °C, solicite en su lugar una válvula de compuerta de alta calidad con extremos bridados o soldados; Hongtuo cita ambas configuraciones finales del mismo cuerpo, por lo que el cambio es una línea de pedido, no un rediseño.
